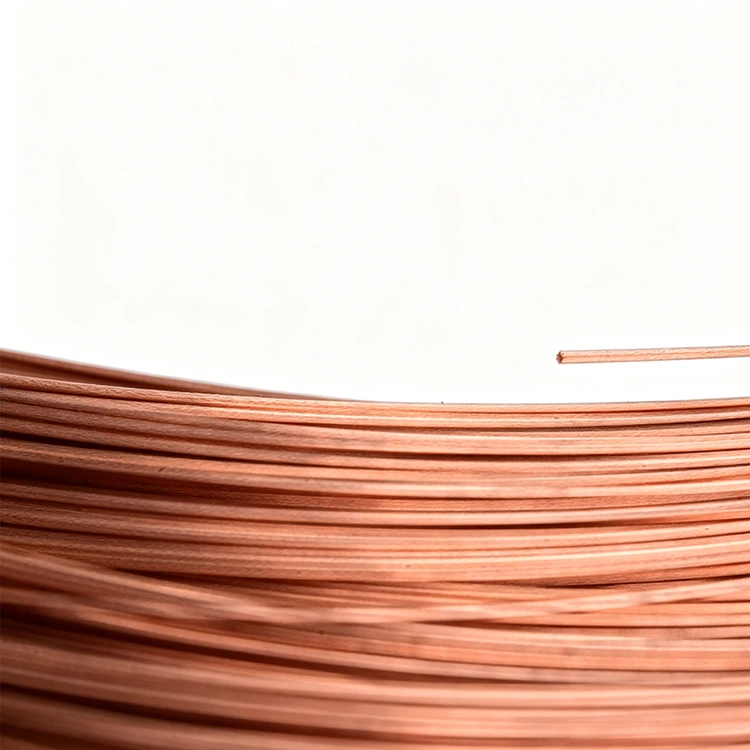

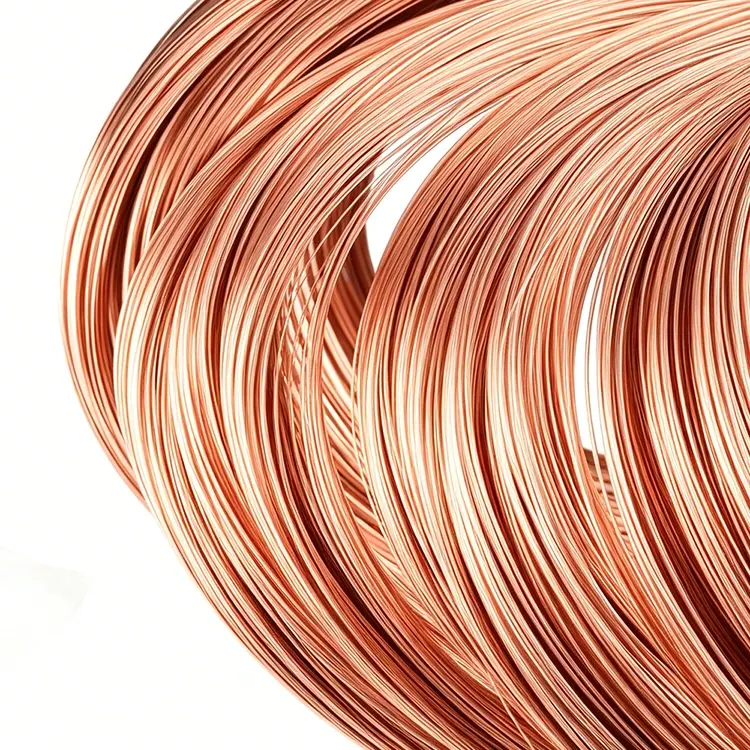

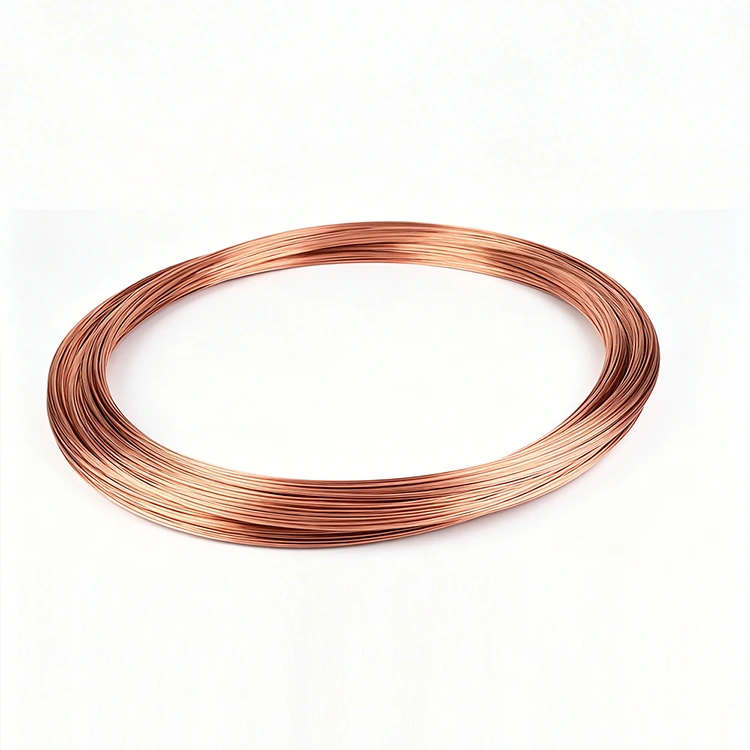

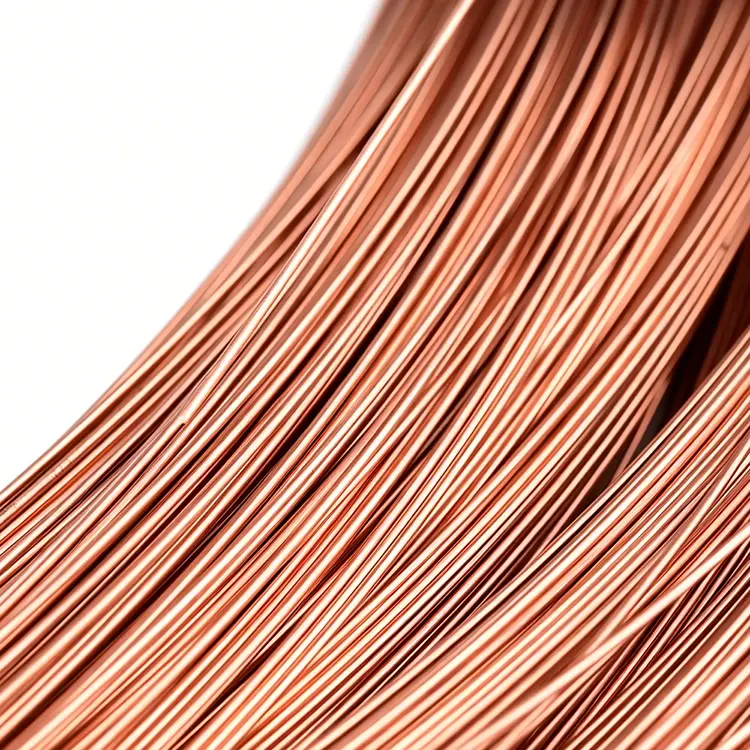

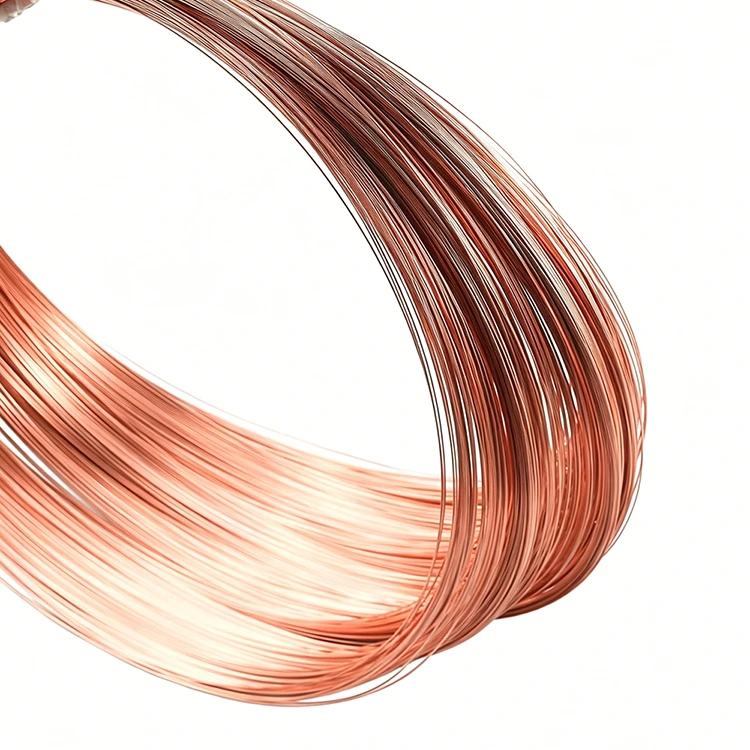

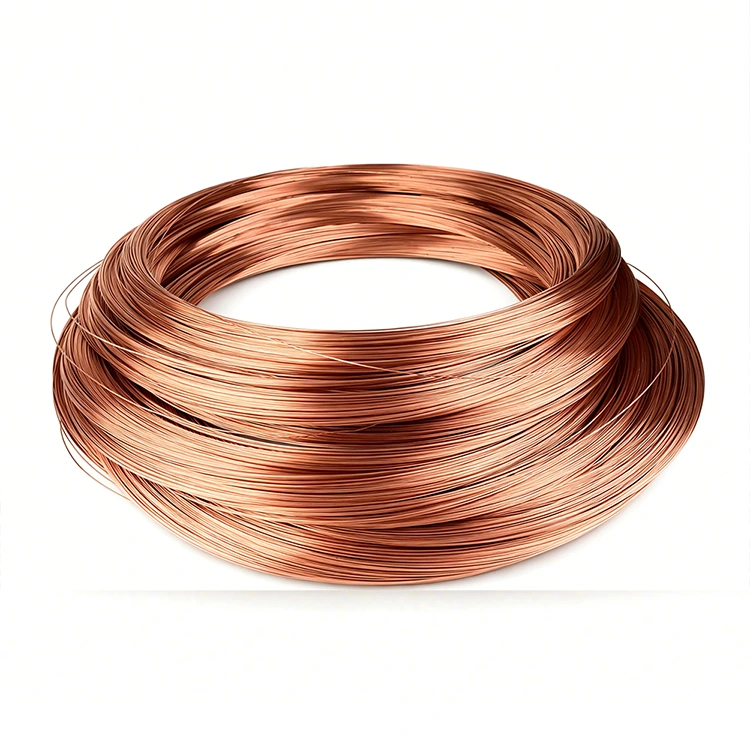

أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق
يوفر أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق من Zenko المصنوع في الصين نفس التوصيل الحراري والكهربائي العالي مثل النحاس ذي الجدار القياسي، مع تقليل الوزن بنسبة تصل إلى 40% وتوفير المواد بنسبة 25%. مع سُمك جدار منخفض يصل إلى 0.1 مم، تم تصميم ملفاتنا رقيقة الجدران للتطبيقات ذات المساحة المحدودة والحساسة للوزن بما في ذلك التدفئة والتهوية وتكييف الهواء والتبريد (HVAC&R)، والمبادلات الحرارية للسيارات، وتبريد الإلكترونيات، والإدارة الحرارية للفضاء. يضمن التصنيع الدقيق سماكة جدار ثابتة عبر طول الملف بالكامل، مما يحافظ على سلامة الضغط مع زيادة كفاءة نقل الحرارة إلى أقصى حد.
كشركة مصنعة محترفة في الصين، تود Zenko أن تقدم لك أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق ذو الجودة العالية. مرحبا بكم في الاتصال بنا والحصول على الاقتباس الآن!
ما هو أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق؟
يشير أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق إلى أنابيب نحاسية ذات سماكة جدار أقل بكثير من الدرجات التجارية القياسية - عادةً من 0.1 مم إلى 0.5 مم مقابل 0.5 مم إلى 2.0 مم للجدار القياسي. يُترجم انخفاض سمك الجدار بشكل مباشر إلى وزن أقل واستخدام أقل للمواد وتحسين نقل الحرارة (تقلل الجدران الرقيقة من المقاومة الحرارية). تم تصميم ملفات Zenko النحاسية الحمراء ذات الجدران الرقيقة بدقة للحفاظ على سماكة الجدار الموحدة عبر طول الملف بالكامل، مما يضمن أداءً موثوقًا في تطبيقات الضغط والتدوير الحراري.
مزايا التصميم ذو الجدران الرقيقة
● تخفيض الوزن: أخف بنسبة تصل إلى 40% من ملفات الحائط القياسية ذات القطر الخارجي نفسه. ضروري للسيارات والفضاء والمعدات المحمولة حيث يكون كل جرام مهمًا.
●توفير المواد: استخدام نحاس أقل بنسبة تصل إلى 25% لكل ملف. يقلل من تكلفة المواد والأثر البيئي مع الحفاظ على الأداء.
● تحسين نقل الحرارة: تعمل الجدران الرقيقة على تقليل المقاومة الحرارية، مما يسمح بتبادل الحرارة بشكل أسرع بين السائل الموجود بالداخل والبيئة الخارجية. مثالية للمبادلات الحرارية عالية الكفاءة.
● نصف قطر الانحناء الأصغر: يمكن ثني الملفات ذات الجدران الرقيقة إلى أنصاف أقطار أكثر إحكامًا دون أن تتجعد أو تنهار، مما يتيح تصميمات مدمجة للملفات والمبادلات الحرارية.
●استجابة حرارية أسرع: تعني الكتلة الحرارية الأقل أن الملف يسخن ويبرد بشكل أسرع، مما يؤدي إلى تحسين التحكم في العملية وكفاءة الطاقة.
تطبيقات المنتج
● التدفئة والتهوية وتكييف الهواء والتبريد: ملفات المكثف، وملفات المبخر، والمبادلات الحرارية للمبرد - تعمل الجدران الرقيقة على تحسين كفاءة نقل الحرارة وتقليل وزن الوحدة.
● المبادلات الحرارية للسيارات: ملفات الرادياتير، ومراكز السخان، ولوحات تبريد بطارية السيارة الكهربائية - يعمل توفير الوزن بشكل مباشر على تحسين كفاءة استهلاك الوقود أو نطاق السيارة الكهربائية.
● تبريد الإلكترونيات: ملفات تبريد حامل الخادم، والألواح الباردة لإلكترونيات الطاقة - تصميم صغير الحجم يتم تمكينه بواسطة ملفات نصف قطرها رقيقة الجدران ومحكمة الانحناء.
● الفضاء الجوي والدفاع: أنظمة التحكم البيئي للطائرات، وتبريد إلكترونيات الطيران - يعد تقليل الوزن أمرًا بالغ الأهمية للمهمة.
●الأجهزة: ملفات تبريد الثلاجة، ومبخرات الفريزر، ومكثفات مبرد النبيذ - يتيح الجدار الرقيق تصميمات أكثر هدوءًا وأكثر إحكاما.
اعتبارات تصنيف الضغط
تتمتع الملفات ذات الجدران الرقيقة بمعدلات ضغط منخفضة مقارنة بأنابيب الجدار القياسية. توفر Zenko تقارير اختبار الضغط الهيدروستاتيكي لكل مواصفات الملفات ذات الجدران الرقيقة. بالنسبة لتطبيقات الضغط العالي، نوصي بما يلي:
● تحديد OD أكبر قليلاً مع جدار رقيق لاستعادة تصنيف الضغط
●استخدام التصميمات الملتفة (بدلاً من المسارات المستقيمة) لتوزيع الضغط
●استشارة هندسة زينكو لحسابات تصنيف الضغط
الدعم الهندسي
يوفر Zenko محاكاة الأداء الحراري، وحساب انخفاض الضغط، وتحسين نصف قطر الانحناء لتصميمات لفائف النحاس ذات الجدران الرقيقة. عينات مجانية متاحة للإعداد والتحقق من صحة الأداء.
أنبوب لفائف النحاس الأحمر ذو الجدار الرقيق من Zenko - وزن أقل، نفس الأداء، وكفاءة أفضل.
| موصل بعقب غير معزول (يمكن تخصيص الأحجام) | |||||
| المواد: النحاس الأحمر (C1100/C1220/C1010) | |||||
| البعد (مم) |
 |
||||
| د (مم) | 0.8 - 40 | ||||
| د1 (مم) | 0.5 - 30 | ||||
| تي (مم) | 0.1-5 | ||||
| التعبئة | 25 كجم/لفة، 50 كجم/لفة | ||||
| صلابة والدولة | ص (HV90-110) | ||||
| ملاحظة: | قبول الطلبات المخصصة من أي حجم | ||||
| مواصفة | د (مم) | د1 (مم) | تي (مم) |
| 1.0*0.8 | 1 | 0.8 | 0.15 |
| 1.1*0.86 | 1.1 | 0.86 | 0.12 |
| 1.1*0.80 | 1.1 | 0.8 | 0.15 |
| 1.3*1.0 | 1.3 | 1 | 0.15 |
| 1.3*1.1 | 1.3 | 1.1 | 0.1 |
| 1.5*1.2 | 1.5 | 1.2 | 0.15 |
| 1.7*1.5 | 1.7 | 1.5 | 0.15 |
| 2.0*1.7 | 2 | 1.7 | 0.15 |
| 2.08*1.78 | 2.08 | 1.78 | 0.15 |
| 2.1*1.8 | 2.1 | 1.8 | 0.15 |
| 2.3*2.0 | 2.3 | 2 | 0.15 |
| 2.6*2.3 | 2.6 | 2.3 | 0.15 |
| 3.2*2.8 | 3.2 | 2.8 | 0.2 |
| 3.28*2.98 | 3.28 | 2.98 | 0.15 |
| 3.9*3.5 | 3.9 | 3.5 | 0.2 |
| 4.05*3.65 | 4.05 | 3.65 | 0.2 |
| 4.1*3.7 | 4.1 | 3.7 | 0.2 |
| 4.9*4.5 | 4.9 | 4.5 | 0.2 |
| 6.2*5.8 | 6.2 | 5.8 | 0.2 |
| 5.05*4.65 | 5.05 | 4.65 | 0.2 |
| 6.35*5.95 | 6.35 | 5.95 | 0.2 |
| 6.4*6 | 6.4 | 6 | 0.2 |
| 7.85*7.45 | 7.85 | 7.45 | 0.2 |
| 7.9*7.5 | 7.9 | 7.5 | 0.2 |
| 8.8*8.4 | 8.8 | 8.4 | 0.2 |
| 8.7*8.3 | 8.7 | 8.3 | 0.2 |
