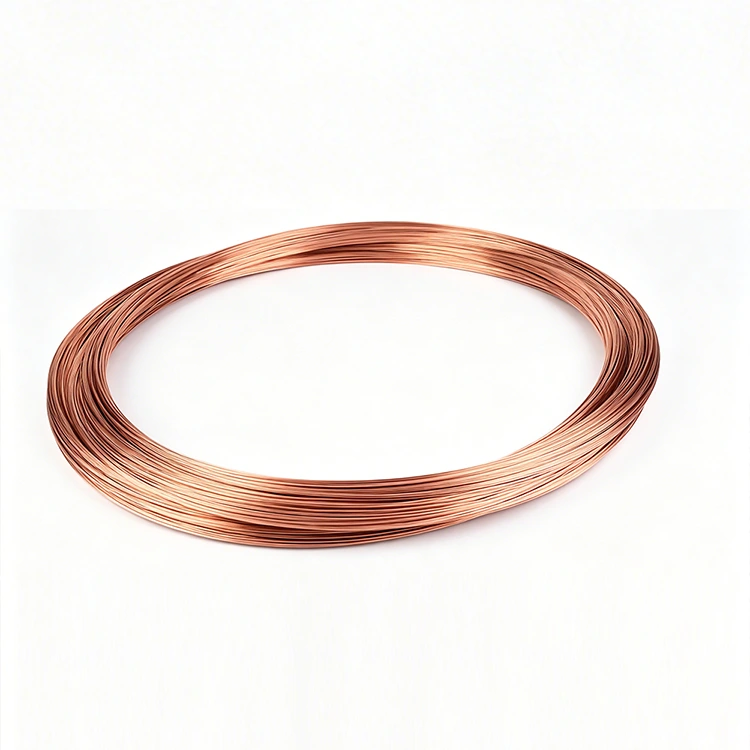

ما الذي يجعل الأنبوب الشعري النحاسي الأحمر خيارًا موثوقًا للتطبيقات الدقيقة؟

أنبوب شعري من النحاس الأحمرعبارة عن أنبوب نحاسي صغير القطر مصمم للتطبيقات التي يكون فيها تدفق السوائل أو سائل التبريد المتحكم فيه، والأبعاد المدمجة، ونقل الحرارة، ومقاومة التآكل، والمعالجة الموثوقة أمرًا مهمًا. لا يعتمد أدائها على مادة النحاس نفسها فحسب، بل يعتمد أيضًا على قطر الأنبوب، وسمك الجدار، وتحمل الأبعاد، والنظافة، وحالة السطح، واتساق التصنيع. يشرح هذا الدليل كيفية عمل الأنابيب الشعرية النحاسية الحمراء، وأماكن استخدامها، وما يجب على المشترين التحقق منه قبل الطلب، وكيفية تجنب المشكلات الشائعة مثل الانسداد، والتسرب، والتشوه، والتدفق غير المتسق. كما يقدم أيضًا اعتبارات الجودة العملية لتطبيقات تصنيع المعدات الأصلية والصناعية والتبريد والتكييف والمكونات الدقيقة.

جدول المحتويات

1. ما هو الأنبوب الشعري النحاسي الأحمر؟

الأنبوب الشعري النحاسي الأحمر عبارة عن أنبوب ضيق صغير التجويف مصنوع من النحاس، ويستخدم عادة عند الحاجة إلى ممر مدمج للتحكم في حركة السائل أو الغاز. يشير مصطلح "النحاس الأحمر" عمومًا إلى النحاس بمظهره المعدني المحمر المميز ومحتواه العالي من النحاس.

على عكس الأنابيب النحاسية الكبيرة المصممة أساسًا لنقل كميات كبيرة من السوائل، فإن الأنبوب الشعري له قطر داخلي أصغر بكثير. يمكن أن يخلق هذا الممر الصغير مقاومة كبيرة للتدفق، مما يجعل الأنبوب مفيدًا في الأنظمة التي يحتاج فيها التدفق إلى تقييد أو قياس أو التحكم.

في معدات التبريد، على سبيل المثال، يمكن للأنبوب الشعري أن يعمل كمكون ثابت لتقييد التدفق بين جانبي الضغط العالي والضغط المنخفض للنظام. وفي تطبيقات أخرى، قد يكون بمثابة ممر مدمج لنقل الحرارة، أو خط استشعار، أو أنبوب توصيل، أو قناة سائلة دقيقة.

2. خصائص المواد والأداء الرئيسية

يستخدم النحاس على نطاق واسع في الأنابيب الدقيقة لأنه يجمع بين العديد من الخصائص المفيدة في مادة واحدة. بالنسبة للمشترين والمهندسين، يساعد فهم هذه الخصائص في تحديد ما إذا كان الأنبوب الشعري النحاسي الأحمر مناسبًا لبيئة تشغيل معينة.

ومع ذلك، فإن المزايا المادية وحدها لا تضمن الأداء الجيد. قد يؤدي الأنبوب ذو التحكم الضعيف في الأبعاد أو النظافة الداخلية غير الكافية إلى حدوث مشكلات حتى عندما يكون النحاس الأساسي مناسبًا.

3. التطبيقات المشتركة

إن الممر الداخلي الصغير للأنبوب الشعري النحاسي الأحمر يجعله مفيدًا بشكل خاص للأنظمة التي تتطلب تدفقًا متحكمًا أو أنابيب مدمجة. تشمل التطبيقات النموذجية ما يلي:

تعتمد مواصفات الأنبوب الصحيحة على النظام وليس على اسم التطبيق فقط. على سبيل المثال، قد يتطلب نظامان للتبريد أبعادًا مختلفة للأنابيب الشعرية بسبب الاختلافات في مادة التبريد وضغط التشغيل ودرجة الحرارة وقدرة الضاغط وبنية النظام.

4. عوامل الاختيار الهامة

يتطلب اختيار الأنبوب الشعري النحاسي الأحمر الصحيح أكثر من مجرد فحص القطر الخارجي. يجب على المشترين تقديم مجموعة كاملة من المتطلبات الفنية بحيث يمكن مطابقة الأنبوب مع ظروف العمل الفعلية.

1. القطر الداخلي:يمكن أن يؤثر التغيير الطفيف في القطر الداخلي بشكل كبير على مقاومة التدفق وسلوك النظام.
2. سمك الجدار:يجب أن يوفر الجدار قوة ميكانيكية كافية مع تلبية متطلبات المساحة والتشكيل.
3. طول الأنبوب:يؤثر الطول على انخفاض الضغط وخصائص التدفق، خاصة في التطبيقات المقيدة.
4. درجة المادة:يجب أن تتوافق درجة النحاس المختارة مع التطبيق المقصود وعملية التشكيل والمتطلبات البيئية.
5. حِدّة:قد تكون الظروف الناعمة أو الملدنة أو الصلبة مناسبة لمتطلبات التشكيل والتركيب المختلفة.
6. حالة السطح:يجب أن يكون السطح الخارجي مناسبًا لعملية الربط والمظهر والتركيب المقصودة.
7. النظافة الداخلية:يمكن أن تشكل الجسيمات المتبقية أو الزيت أو الرطوبة أو حطام التصنيع مشكلة خاصة في الأنابيب ذات التجويف الصغير.
8. التسامح الأبعاد:يعد الاتساق أمرًا ضروريًا عند استخدام العديد من الأنابيب في الإنتاج المتكرر.

5. اعتبارات التصنيع والجودة

بالنسبة للأنابيب النحاسية الدقيقة، يمكن أن يكون اتساق التصنيع بنفس أهمية مواصفات المادة الاسمية. يجب أن تتحكم عملية الإنتاج الموثوقة في الأنبوب خلال عملية السحب والتحجيم والتليين والقطع والتنظيف والفحص والتعبئة.

يجب أن يهتم فحص الأبعاد بالأبعاد الخارجية والداخلية عند الاقتضاء. بالنسبة لتطبيقات الشعيرات الدموية، تعتبر الهندسة الداخلية ذات أهمية خاصة لأن الممر الصغير لا يترك مجالًا كبيرًا لاختلاف الأبعاد.

النظافة تستحق أيضًا اهتمامًا خاصًا. أثناء النقل والتركيب، يمكن أن تدخل الملوثات إلى أطراف الأنبوب المفتوحة. يساعد الختم المناسب والتعبئة الواقية وإجراءات المناولة المناسبة على تقليل هذه المخاطر.

يجب أن يكون المورد المحترف أيضًا قادرًا على التواصل بوضوح حول مواصفات المواد والأبعاد المتاحة والتفاوتات وقدرات الإنتاج وإجراءات الفحص والتعبئة وخيارات التخصيص. يقلل التواصل الفني الواضح من إمكانية استلام منتج يلبي الوصف الاسمي ولكنه لا يطابق متطلبات التجميع الفعلية.

6. المشاكل الشائعة والحلول العملية

يمكن أن تكون الأنابيب ذات التجويف الصغير حساسة لأخطاء التصنيع والتركيب. المشاكل التالية هي من بين القضايا التي يجب على فرق الهندسة والمشتريات مراعاتها.

عندما يواجه النظام أداء غير متوقع، فإن استبدال الأنبوب على الفور قد لا يحل المشكلة الأساسية. يمكن أن يوفر فحص النظام الكامل وظروف التشغيل وطريقة التثبيت ومواصفات الأنبوب تشخيصًا أكثر موثوقية.

7. الأنبوب الشعري النحاسي الأحمر مقابل الأنبوب النحاسي القياسي

كلا المنتجين مصنوعان من النحاس، لكن وظائفهما المقصودة يمكن أن تكون مختلفة تمامًا. يتم اختيار الأنابيب النحاسية القياسية عمومًا لنقل السوائل أو نقل الحرارة أو التوصيلات الهيكلية أو الأنابيب العامة. يرتبط الأنبوب الشعري بشكل وثيق بالتطبيقات الصغيرة الحجم، ذات التدفق المتحكم به، والتطبيقات المدمجة.

8. قائمة مراجعة الشراء للمشترين

غالبًا ما تواجه فرق الشراء مشكلة بسيطة: قد يتضمن عرض أسعار المورد أنبوبًا شعريًا نحاسيًا، لكن المواصفات قد لا تحتوي على معلومات كافية لتحديد ما إذا كان المنتج سيعمل في التجميع النهائي.

قبل تقديم الطلب، فكر في التأكد مما يلي:

• ☐ مادة النحاس والمعايير المعمول بها
• ☐ القطر الخارجي والقطر الداخلي
• ☐ سمك الجدار وتحمل الأبعاد
• ☐ طول الأنبوب وتحمل الطول
• ☐ الحالة المزاجية أو الميكانيكية
• ☐ متطلبات السطح الداخلي والخارجي
• ☐ متطلبات النظافة الداخلية
• ☐ متطلبات اختبار التسرب أو الضغط حيثما ينطبق ذلك
• ☐ التعبئة والتغليف وحماية نهاية الأنبوب
• ☐ موافقة العينة قبل إنتاج الحجم

إذا كان الأنبوب جزءًا من نظام التبريد أو التحكم في السوائل، فمن المهم أيضًا توفير ظروف التشغيل بدلاً من الاعتماد فقط على اسم المنتج. قد تتضمن المعلومات ذات الصلة سائل العمل، ونطاق درجة الحرارة، وظروف الضغط، وخصائص التدفق المتوقع، وطريقة الاتصال، ومساحة التثبيت المتاحة.

9. لماذا يهم اتساق التصنيع

بالنسبة للشركات التي تشتري أنابيب شعرية نحاسية حمراء للإنتاج المتكرر، غالبًا ما يكون الاتساق أكثر قيمة من عرض أسعار أولي منخفض. يمكن للأنبوب الذي يعمل بشكل جيد في عينة واحدة ولكنه يختلف بشكل كبير بين الدُفعات أن يزيد من تعديلات التجميع، ونفايات الإنتاج، وتكاليف الفحص، ومخاطر ما بعد البيع.

يمكن أخذ شركة Wenzhou Zenko Metal Co., Ltd. بعين الاعتبار عند تحديد مصادر منتجات الأنابيب النحاسية حيث تكون المواصفات الواضحة والتصنيع المستقر والتواصل الموجه نحو التطبيقات أمرًا مهمًا. بالنسبة لمشتري المعدات الأصلية والمشترين الصناعيين، فإن العلاقة الأكثر فائدة مع الموردين هي العلاقة التي تتم فيها مناقشة المتطلبات الفنية قبل الإنتاج وليس بعد حدوث المشكلة.

وبالتالي، ينبغي لعملية التوريد القوية أن تربط مواصفات المنتج بالتطبيق الفعلي. بدلاً من طلب "أنبوب شعري من النحاس الأحمر" فقط، يمكن للمشترين تقديم الأبعاد المطلوبة، وتوقعات المواد، وبيئة التطبيق، والكمية، والتفاوتات، ومتطلبات المعالجة، وتفضيلات التعبئة والتغليف. وهذا يمنح الشركة المصنعة أساسًا أكثر وضوحًا لعرض الأسعار والإنتاج.

10. الأسئلة المتداولة

11. الوجبات الجاهزة النهائية

قد يبدو الأنبوب الشعري النحاسي الأحمر وكأنه مكون بسيط، لكن أبعاده الصغيرة يمكن أن تجعل أداءه حساسًا للغاية لجودة المواد، والقطر الداخلي، والطول، والنظافة، والتسامح، وظروف التشكيل. بالنسبة للتبريد والتدفئة والتهوية وتكييف الهواء (HVAC) والأجهزة والإدارة الحرارية والتطبيقات الدقيقة الأخرى، يعد اختيار الأنبوب وفقًا لمتطلبات التشغيل الفعلية أمرًا ضروريًا.

نهج الشراء الأكثر فعالية هو تحديد التطبيق أولاً، وتحديد المواصفات الفنية ثانيًا، ثم تقييم الموردين بناءً على اتساق التصنيع ومراقبة الجودة والاتصالات والقدرة على التخصيص والقيمة الإجمالية. وهذا يقلل من خطر عدم تناسق التدفق، والانسداد، والتسرب، والتشوه، ومشاكل الإنتاج المتكررة.
