هل يمكن للأنبوب الشعري النحاسي الأحمر تحسين الأداء في أنظمة التدفئة والتهوية وتكييف الهواء والأنظمة الطبية والسباكة؟
الأنبوب شعري من النحاس الأحمرهو حجر الزاوية في التحكم الحديث بالسوائل، ومع ذلك تظل إمكاناته الكاملة في كثير من الأحيان غير موضع تقدير. من التحسينكفاءة التدفئة والتهوية وتكييف الهواءوضمانسلامة الغازات الطبيةلتقليل تكاليف التركيب في السباكة، نقوم بتحليل المعلمات المهمة - النقاء، والحالة المزاجية، والقطر، والتكوين. مدعومة بمعايير الصناعة وبيانات الأداء، تزود هذه المقالة المهندسين والمقاولين والمتخصصين في المشتريات بالمعرفة اللازمة لاتخاذ قرارات مستنيرة. نحن نتعامل أيضًا مع الأسئلة الفنية الأكثر شيوعًا ونوفر مسارًا واضحًا للمصادرحلول مخصصة وعالية الموثوقية.
جدول المحتويات
- 1. ما الذي يحدد الأنبوب الشعري النحاسي الأحمر؟
- 2. التدفئة والتهوية وتكييف الهواء والتبريد: قلب الإدارة الحرارية
- 3. أنظمة الغاز الطبية والدقيقة
- 4. السباكة وتوزيع الغاز وما بعده
- 5. معلمات الاختيار الحرجة
- 6. بيانات الأداء: تأثيرات التكوين والطول
- 7. الأسئلة المتداولة (الأسئلة الشائعة)
- 8. الخلاصة وكيف يمكن لـ Zenko دعم مشروعك
1. ما الذي يحدد الأنبوب الشعري النحاسي الأحمر؟

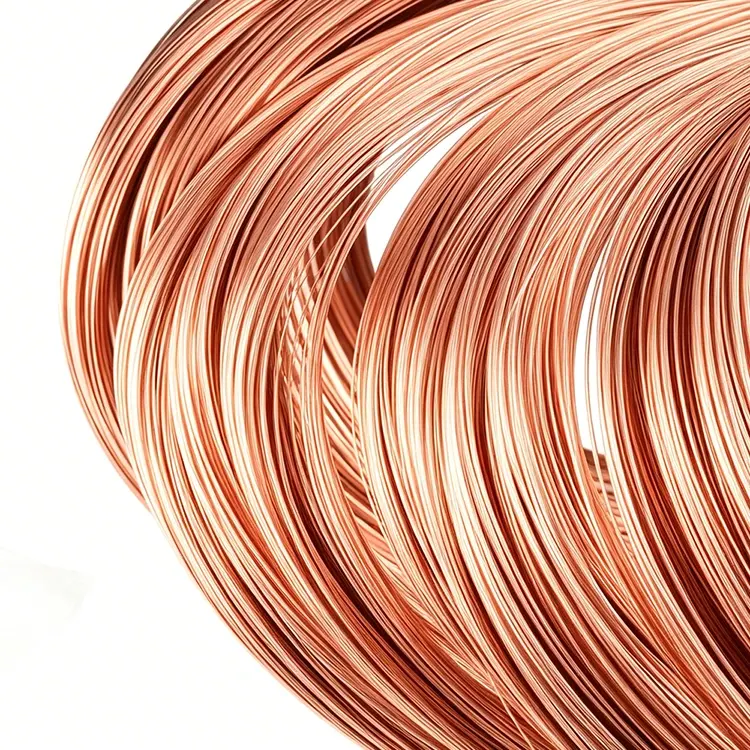

في جوهرها، أأنبوب شعري من النحاس الأحمرعبارة عن أنبوب غير ملحوم ذو قطر صغير مصنوع من النحاس عالي النقاء (عادةً محتوى النحاس ≥99.90٪). لونه الأرجواني المحمر المميز هو السمة المميزة للنحاس النقي، ويميزه عن النحاس أو البرونز الذي يحتوي على عناصر صناعة السبائك الهامة. تشير تسمية "الشعيرات الدموية" إلى قطرها الداخلي الصغير، مما يخلق مقاومة كبيرة للتدفق - وهي خاصية يتم استغلالها ببراعة فيأجهزة توسيع المبرداتوقياس السوائل بدقة.
عملية التصنيع، كما تمارسها الشركات المصنعة الرائدة مثلزينكو، يتضمن الصب المستمر والدرفلة والرسم الدقيق. وهذا لا يضمن دقة الأبعاد فحسب، بل يضمن أيضًا تشطيبًا سلسًا للسطح الداخلي، وهو أمر بالغ الأهمية لتقليل مخاطر انخفاض الضغط والتلوث. الموصلية الحرارية والكهربائية العالية للمادة، جنبًا إلى جنب مع المواد الطبيعيةخصائص مضادة للميكروباتومقاومة ممتازة للتآكل، مما يجعلها المادة المفضلة في العديد من الصناعات الحيوية.
2. التدفئة والتهوية وتكييف الهواء والتبريد: قلب الإدارة الحرارية
في عالم التدفئة والتهوية وتكييف الهواء والتبريد (HVAC&R)، يعد الأنبوب الشعري النحاسي الأحمر أكثر بكثير من مجرد موصل بسيط. وهي تعمل بمثابةجهاز التوسع الدقيقالذي ينظم تدفق مادة التبريد من المكثف إلى المبخر. يتم ضبط انخفاض الضغط عبر الأنبوب بدقة من خلال طوله وقطره الداخلي، مما يؤثر بشكل مباشر على معامل أداء النظام (COP).
المزايا الرئيسية في التدفئة والتهوية وتكييف الهواء والتبريد:
- الموصلية الحرارية الاستثنائية:يوفر النحاس النقي (غالبًا C11000 أو C12200) موصلية حرارية تبلغ حوالي 380-400 واط/م·ك، مما يتيح التبادل الحراري السريع في ملفات المبخر والمكثف.
- مقاومة التآكل:يتحمل النحاس عوامل التبريد وبيئات التشغيل العدوانية الموجودة في كل من الأنظمة السكنية والتجارية. وهو متوافق مع معظم المبردات الحديثة، بما في ذلك الهيدروكربونات (مع التعامل السليم)، على الرغم من أن أنظمة الأمونيا تتطلب مواد بديلة.
- كفاءة شكل الملف:إن توريد الأنابيب الشعرية في شكل ملفات (بدلاً من الأطوال المستقيمة) يقلل من عدد الوصلات النحاسية، مما يقلل بشكل كبير من خطر التسرب ويسرع عملية التثبيت.زينكوتقدم أطوال ملفات متواصلة بدءًا من عبوات البيع بالتجزئة بوزن 15 كجم وحتى الملفات الصناعية بوزن 500 كجم.
المعايير الرائدة مثلأستم B280وإن 12735تحكم جودة وأبعاد الأنابيب النحاسية المستخدمة في الخدمة الميدانية لتكييف الهواء والتبريد، مما يضمن أداءً موثوقًا به عالميًا.
3. أنظمة الغاز الطبية والدقيقة
يعد استخدام النحاس الأحمر في أنظمة الغازات الطبية بمثابة شهادة على مزيجه الفريد من السلامة والأداء. النحاس متأصلخصائص حيوية ومضادة للميكروباتجعلها مادة مثالية لنقل الغازات الطبية مثل الأكسجين وأكسيد النيتروز والهواء الطبي، حيث تكون النظافة والنقاء أمرًا بالغ الأهمية.
لماذا يختار المهندسون الطبيون ومديرو المنشآت الأنابيب الشعرية النحاسية الحمراء:
- الامتثال للمعايير الصارمة:تم تصنيع أنبوب الغاز الطبي النحاسي ليتوافق مع ASTM B819 ويجب أن يتوافق مع رموز السلامة مثلNFPA 99 (قانون مرافق الرعاية الصحية)وHTM 02-01 في المملكة المتحدة. تفرض هذه المعايير بروتوكولات تنظيف وتغطية وتغليف محددة لضمان أن الأنبوب جاهز "لخدمة الأكسجين".
- الانتهاء من صلب مشرق:بالنسبة للتطبيقات الصحية، يعد السطح الداخلي الملدن اللامع (النظيف والخالي من الأكسيد) أمرًا ضروريًا. وهذا يمنع التلوث بالجسيمات ويضمن الحفاظ على نقاء الغاز.زينكويوفر للأنابيب النحاسية سطحًا داخليًا نظيفًا، وتم اختباره بالضغط ويمكن تتبعه لضمان الجودة الكاملة.
- خيارات التجويف الصغير والشعري:بالنسبة للأجهزة الدقيقة ومعدات المختبرات، تتوفر أقطار صغيرة جدًا، بسماكة جدار تصل إلى 0.3 مم.
4. السباكة وتوزيع الغاز وما بعده
وبعيدًا عن الأنظمة المتخصصة، تمثل الأنابيب الشعرية النحاسية الحمراء ونظيراتها ذات القطر الأكبر العمود الفقري لأنظمة السباكة الحديثة وتوزيع الغاز. إن متانتها ومقاومتها للتآكل الناتج عن مياه الشرب والغازات الشائعة مثل غاز البترول المسال تجعلها الخيار المفضل للمقاولين.
تشمل التطبيقات:
- إمدادات المياه الصالحة للشرب:لا يؤدي النحاس إلى تدهور جودة المياه وله عمر خدمة طويل، مما يلغي تكاليف الصيانة فعليًا. وهي متوفرة فيالنوع K (الجدار السميك)، والنوع L، والنوع Mدرجات سمك الجدار، مما يسمح للمهندسين بتحديد تصنيف الضغط المناسب للتطبيق.
- أنظمة الغاز الطبيعي وغاز البترول المسال:ويستخدم النحاس الأحمر على نطاق واسع لتوزيع الغاز في العديد من الأسواق العالمية. من الضروري استخدام التركيبات المناسبة (ملحومة أو مشتعلة) واتباع القواعد المحلية. في الولايات المتحدة، غالبًا ما يتم استخدام أنبوب النوع L أو ACR لغاز البترول المسال والغاز الطبيعي.
- أنظمة الطاقة الشمسية والمتجددة:الموصلية الحرارية العالية للنحاس تجعله مادة مثالية لمجمعات الطاقة الشمسية الحرارية وأنظمة المضخات الحرارية.
زينكوتدعم المقاولين العالميين بمجموعة واسعة من المواد المرنة (الناعمة، ونصف الصلبة، والصلبة) لتناسب متطلبات الانحناء المختلفة، إلى جانب التغليف المخصص للخدمات اللوجستية الفعالة.
5. معلمات الاختيار الحرجة: القطر، المزاج والنقاء
يعد اختيار الأنبوب الشعري النحاسي الأحمر الصحيح قرارًا فنيًا يؤثر على كفاءة النظام وسلامته وطول عمره. يلخص الجدول التالي المعلمات الرئيسية:
| المعلمة | النطاق / الخيارات النموذجية | التأثير على الأداء |
|---|---|---|
| نقاء النحاس | ≥99.90% (على سبيل المثال، C11000، C12200، T2) | يضمن النقاء العالي أقصى قدر من التوصيل الحراري والكهربائي، ومقاومة مثالية للتآكل. |
| القطر الخارجي (OD) | من~1.6 ملمما يصل إلى 19.05 ملم (3/4 بوصة) للشعيرات الدموية | يحدد القطر الخارجي وسمك الجدار معًا القطر الداخلي، الذي يتحكم بشكل مباشر في معدل تدفق مادة التبريد وانخفاض الضغط. |
| سمك الجدار | وصولا الى0.3 ململلتجويف الصغير؛ أنواع K/L/M للسباكة | توفر الجدران السميكة معدلات ضغط أعلى ولكنها تقلل الحجم الداخلي. حاسم لضغط تصميم النظام. |
| المزاج / صلابة | لينة (ملدنة)، نصف صلبة، صلبة | الأنبوب الناعم مرن للغاية للثني في الملفات. الأنبوب الصلب أقوى للجري المستقيم. يؤثر التحديد على طرق التثبيت. |
| إعدادات | مستقيم، حلزوني ملفوف، اعوج | يتم استخدام التكوينات الملتفة (حلزونية، اعوج) لتوفير المساحة وزيادة تقييد التدفق في شكل مضغوط. |
6. بيانات الأداء: تأثير الطول والتكوين
توفر دراسة تجريبية حول أداء الأنابيب الشعرية في نظام التبريد بضغط البخار بيانات ثاقبة حول كيفية تأثير الطول والتكوين على الكفاءة. تسلط الدراسة، التي حافظت على قطر داخلي ثابت (0.036 بوصة)، الضوء على المقايضات المهمة:
| تكوين الأنبوب الشعري | الطول (قدم) | معدل التدفق الشامل (كجم/دقيقة) | تأثير التبريد (كيلو جول/كجم) | COP (عند التحميل) |
|---|---|---|---|---|
| ملفوف مستقيم | 3 | ≈ 1.257 | ≈ 167 | 16.7 |
| ملفوف اعوج | 3 | ≈ 1.246 | ≈ 168.5 | ~17.7 |
| حلزوني ملفوف | 3 | ≈ 1.235 | ≈ 170 | 18.89 |
الوجبات الجاهزة الرئيسية:بنفس الطول والقطرتكوين ملفوف حلزونيينتجأعلى تأثير التبريد وCOP، وإن كان ذلك بمعدل تدفق كتلة أقل قليلاً مقارنة بالأنبوب المستقيم. وهذا يوضح أنه بالنسبة للتطبيقات التي تكون فيها المساحة والكفاءة ذات أهمية قصوى، فإن التصميم الملتف يوفر فائدة أداء ملموسة. على العكس من ذلك، توفر التكوينات المستقيمة معدل تدفق جماعي أعلى. تؤكد هذه البيانات على أهمية تصميم هندسة الأنبوب وفقًا لمتطلبات النظام المحددة.
7. الأسئلة المتداولة (الأسئلة الشائعة)
1. ما هي الصناعات الأكثر شيوعًا التي تستخدم الأنابيب الشعرية النحاسية الحمراء؟
يتم استخدامها في الغالب فيأنظمة التكييف والتبريد(كأجهزة التوسع)،أنظمة الغازات الطبية(الأكسجين، الهواء الطبي)، والسباكة وتوزيع الغاز. إن موصليتها الحرارية العالية ومقاومتها للتآكل وخصائصها المضادة للميكروبات تجعلها متعددة الاستخدامات.
2. ما هي المعايير الدولية التي تحكم هذه الأنابيب؟
وتشمل المعايير الرئيسيةأستم B280(تطبيقات ACR)،أستم B88(السباكة)،إن 12735(ACR الأوروبي)، وأستم B819(الغاز الطبي). العديد من الشركات المصنعة، بما في ذلكزينكو، يتوافق أيضًا مع JIS H3300 والمعايير الإقليمية الأخرى لضمان القبول العالمي.
3. هل يمكنني الحصول على الأبعاد والتعبئة المخصصة؟
نعم، الشركات المصنعة ذات السمعة الطيبة مثلزينكويمدتخصيص OEM/ODMللقطر وسمك الجدار وطول الملف والمزاج والتعبئة المتخصصة. يتضمن ذلك خيارات للأنابيب المجففة والمشحونة بالنيتروجين لمنع الأكسدة أثناء التخزين.
4. لماذا تختار الأنبوب الشعري على شكل ملف على أطوال مستقيمة؟
شكل لفائفيقلل بشكل كبير من عدد المفاصلاللازمة في النظام، مما يقلل من نقاط التسرب المحتملة ويحسن مرونة وكفاءة التثبيت في الموقع. وهذا مهم بشكل خاص في المشاريع واسعة النطاق.
8. الخلاصة وكيف يمكن لـ Zenko دعم مشروعك
يُعد الأنبوب الشعري النحاسي الأحمر أحد أفضل المنتجات في مجال تحسين المواد - وهو منتج يتلاقى فيه النقاء والدقة والهندسة لحل التحديات الحرجة المتعلقة بالتحكم في السوائل. سواء كنت تصمم مبردًا عالي الكفاءة، أو شبكة غاز طبي آمنة ومعقمة، أو نظام سباكة قوي، فإن اختيار الأنبوب الشعري المناسب هو قرار له آثار طويلة المدى على الأداء والموثوقية.
من توريد عالية النقاء≥99.90%نحاس الكاثود من الدرجة الأولى لمراقبة الجودة الصارمة التي تشمل اختبار الضغط ومعالجة السطح الداخلي النظيف،زينكوتقف كشركة مصنعة رائدة مقرها الصين ملتزمة بمعايير الجودة العالمية (ASTM، EN، JIS). نحن نقدم:
- التتبع الكامل:توثيق كامل من المصنع إلى التسليم.
- حلول مخصصة:الأبعاد والأمزجة والتعبئة المخصصة لتلبية احتياجاتك المحددة من OEM/ODM.
- الخدمات اللوجستية العالمية:دعم مستقر للتوريد والتصدير للمقاولين والموزعين والشركاء الصناعيين.
على استعداد لتحسين النظام الخاص بك؟
سواء كنت بحاجة إلى عينة للاختبار، أو عرض أسعار مخصص، أو استشارة فنية، فإن فريقنا موجود لمساعدتك.
اتصل بنااليوم لمناقشة متطلبات مشروعك وتجربة ميزة Zenko في الجودة والخدمة.
