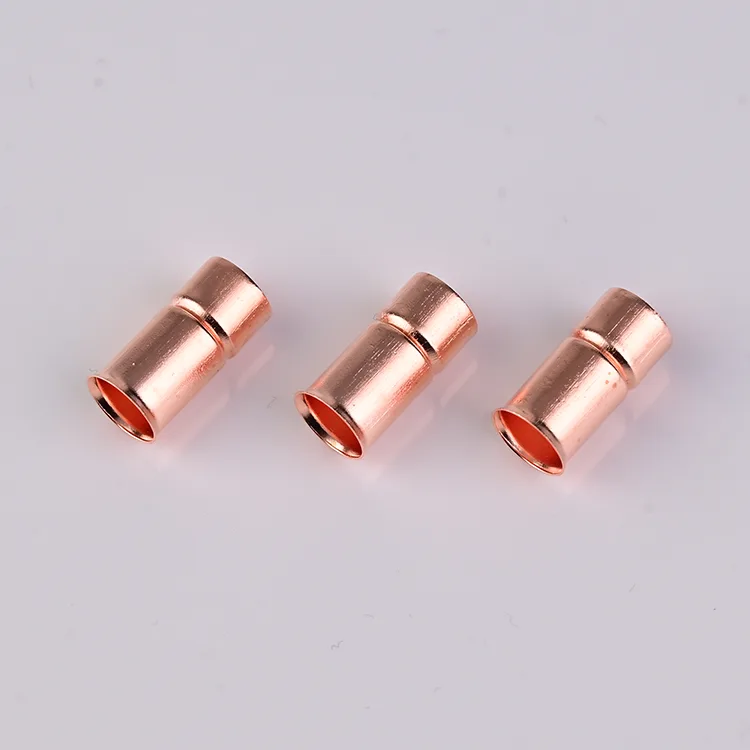

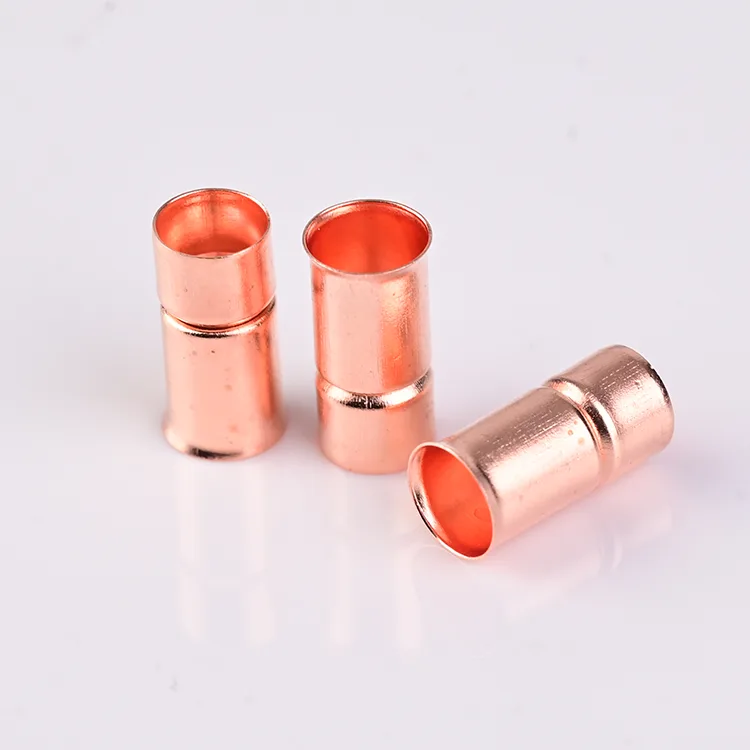

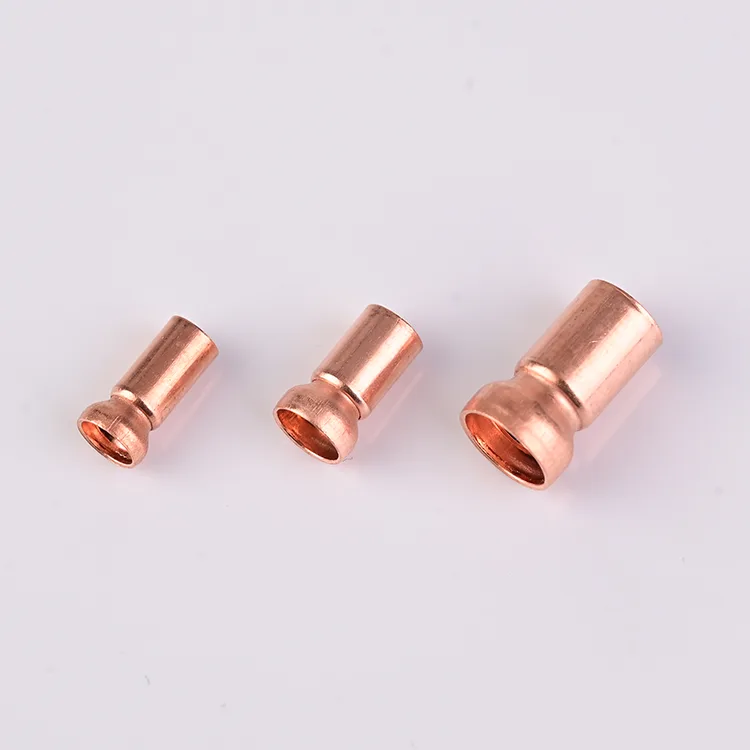

جلبة نحاسية حمراء عالية التيار

تصميم لتطبيقات التيار العالي

عندما يتجاوز التيار 100 أمبير، فإن كل مللي أوم من المقاومة مهم. تم تصميم جلبة النحاس الأحمر ذات التيار العالي المصنوعة في الصين من مصنع Zenko بجدران أكثر سمكًا ومقاطع عرضية أكبر وأسطح مُصنعة بدقة للتعامل مع أحمال التيار العالي المستمرة دون ارتفاع درجة الحرارة. يوفر هيكل النحاس الأرجواني T2 موصلية بنسبة ≥98% IACS، مما يقلل من فقدان الطاقة وارتفاع درجة الحرارة تحت الحمل.

في اتصالات شريط التوصيل ذات التيار العالي، تعد واجهة الاتصال هي النقطة الأكثر أهمية. تخلق البطانة سيئة التجهيز فجوات دقيقة تزيد من مقاومة التلامس وتؤدي إلى ظهور نقاط ساخنة. تضمن التصنيع الدقيق باستخدام الحاسب الآلي لدينا أن كل جلبة من النحاس الأحمر ذات التيار العالي تتمتع بسطح تلامس أملس ومسطح يتلاءم بشكل مثالي مع قضبان التوصيل والمحطات الطرفية وعروات الكابلات - مما يؤدي إلى القضاء على الواجهات عالية المقاومة قبل أن تتشكل.

الإدارة الحرارية في الأنظمة عالية التيار

الحرارة هي عدو الأنظمة ذات التيار العالي. مع تدفق التيار، يؤدي التسخين المقاوم إلى رفع درجة حرارة كل مكون في المسار الحالي. كمصنع محترف في الصين، تم تصميم جلبة النحاس الأحمر ذات التيار العالي من Zenko مع أخذ الأداء الحراري في الاعتبار. يوفر النحاس الأرجواني عالي النقاء توصيلًا حراريًا ممتازًا (≥385 واط/م·ك)، مما ينقل الحرارة بكفاءة بعيدًا عن نقطة الاتصال إلى الهيكل المحيط.

بالنسبة للتطبيقات التي تتجاوز تيارًا مستمرًا 300 أمبير، نوصي بسلسلة الخدمة الشاقة لدينا ذات سمك الجدار المتزايد ومساحة السطح المحسنة لتبديد الحرارة. يتم اختبار كل جلبة من النحاس الأحمر عالي التيار في هذه السلسلة بشكل فردي للتأكد من دقة الأبعاد وجودة السطح قبل الشحن. هذا الاهتمام بالتفاصيل هو السبب وراء ثقة مهندسي الطاقة في جميع أنحاء العالم بشركة Zenko في مشاريع التوصيل البيني ذات التيار العالي الأكثر تطلبًا.

التطبيقات التي تتطلب المزيد

تتطلب محطات الشحن السريع للمركبات الكهربائية، وأنظمة تخزين طاقة البطاريات (BESS)، ولوحات توزيع الطاقة الصناعية، وإمدادات الطاقة غير المنقطعة (UPS) توصيلات بينية قوية عالية التيار. تم التحقق من صحة جلبة النحاس الأحمر عالية التيار من Zenko للاستخدام في هذه التطبيقات، مع أداء مثبت في الأنظمة التي تحمل تيارًا مستمرًا من 200 أمبير إلى 600 أمبير.

على عكس البطانات النحاسية القياسية التي قد تعمل في تطبيقات الإشارة أو التيار المنخفض، تم تصميم سلسلتنا ذات التيار العالي خصيصًا لتلبية المتطلبات الحرارية والميكانيكية لأنظمة الطاقة. تقدم Zenko التخصيص الكامل لتطبيقات التيار العالي الفريدة - سواء كنت بحاجة إلى قطر داخلي خاص لكابل كبير الحجم، أو طول مخصص ليناسب ترتيب قضيب التوصيل الخاص بك، أو معالجة سطحية محددة لبيئة التشغيل الخاصة بك.

الجودة التي يمكنك قياسها

كل جلبة من النحاس الأحمر ذات التيار العالي، يعمل مصنع Zenko وفقًا لإدارة الجودة ISO 9001، وتتضمن اختباراتنا التحقق من التوصيلية الكهربية، وقياس الأبعاد، وفحص جودة السطح. بالنسبة للتطبيقات ذات التيار العالي حيث لا يكون الفشل خيارًا، فإن هذا المستوى من إمكانية التتبع وضمان الجودة مهم.

سواء كنت تصمم الجيل التالي من البنية التحتية لشحن السيارات الكهربائية أو تقوم بترقية نظام توزيع الطاقة الصناعية، فإن البطانة النحاسية الحمراء ذات التيار العالي توفر الأداء والموثوقية وقابلية التخصيص التي تحتاجها. اتصل بفريقنا الهندسي اليوم لمناقشة متطلبات الربط البيني ذات التيار العالي.

طلب عرض أسعار

أرسل رسوماتك أو مواصفاتك إلى Zenko للحصول على عرض أسعار سريع وتنافسي. العينات متاحة عند الطلب.

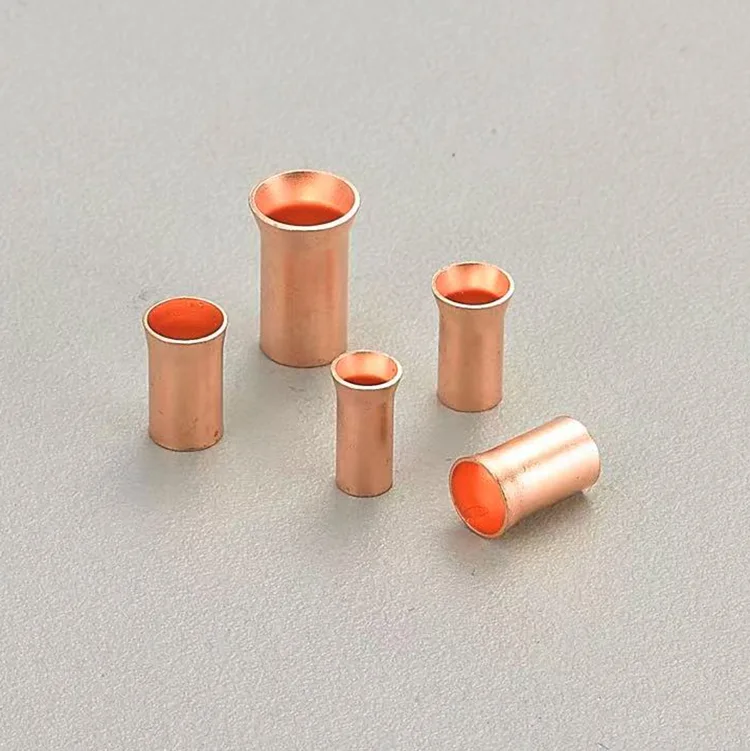

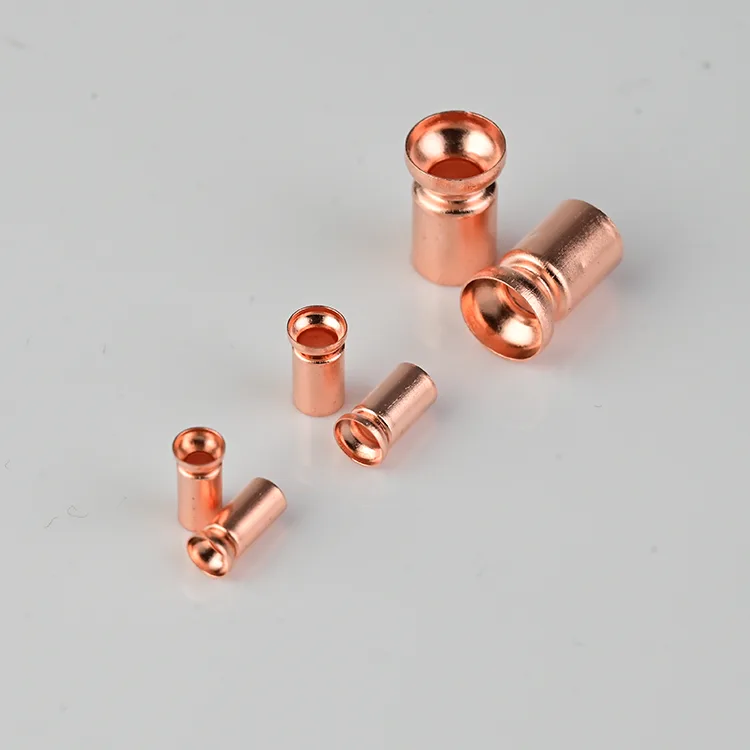

موصل بعقب غير معزول (يمكن تخصيص الأحجام)
							المواد: النحاس الأحمر (C1220/TP2)
رقم ايتن.	البعد (مم)						حجم الكابل
	L	D	د1	W	W1	F	مم2	ايه دبليو جي
2.75 د	8.5	4	1.8	2.75	3.47	4
3.35 د	8.5	4.5	2.3	3.35	3.8	4.5
4.05 د	8.5	5.2	2.7	4.05	4.45	5.2
4.55 د	11	6.65	3.4	4.55	5.45	6
5.6 د	11	7	3.6	5.6	6.02	6
3.4 د	8.5	4.4	2.1	3.38	3.8	5.2
1.9 د	7.2	3	2.5	1.9	2.4	4.5
4.1 د	10.5	4.8	2.5	3.98	4.45	5.6
تصفيح	طلاء القصدير، طلاء النيكل، سطح مضاد للأكسدة
صلابة والدولة	م / ص / Y2 (HV45-75 / 90-110 / 110-130)
ملاحظة:	قبول الطلبات المخصصة من أي حجم
