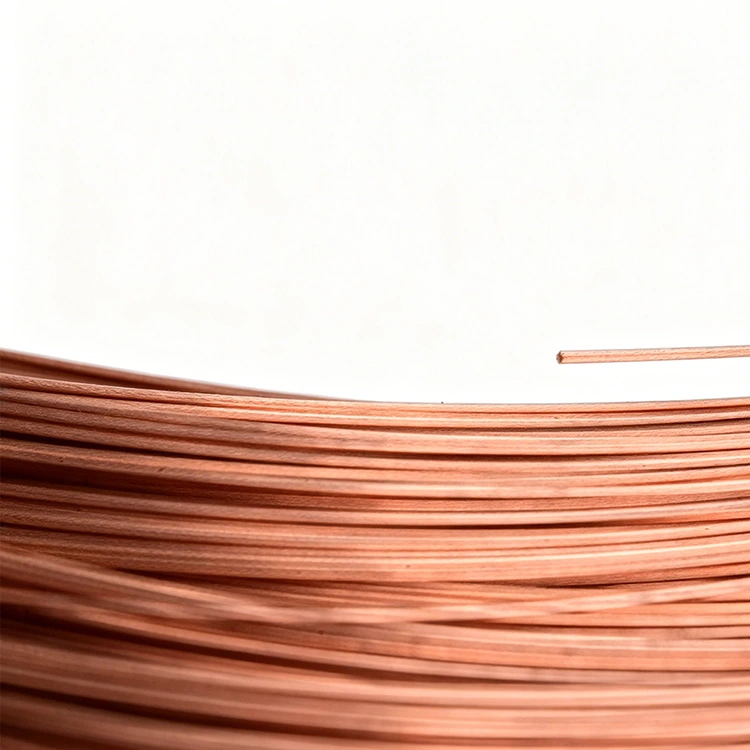

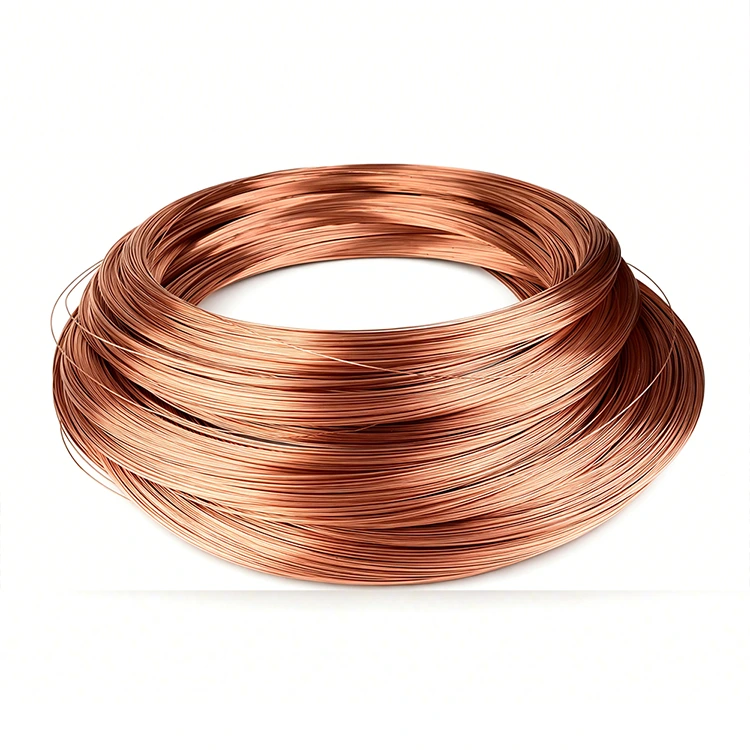

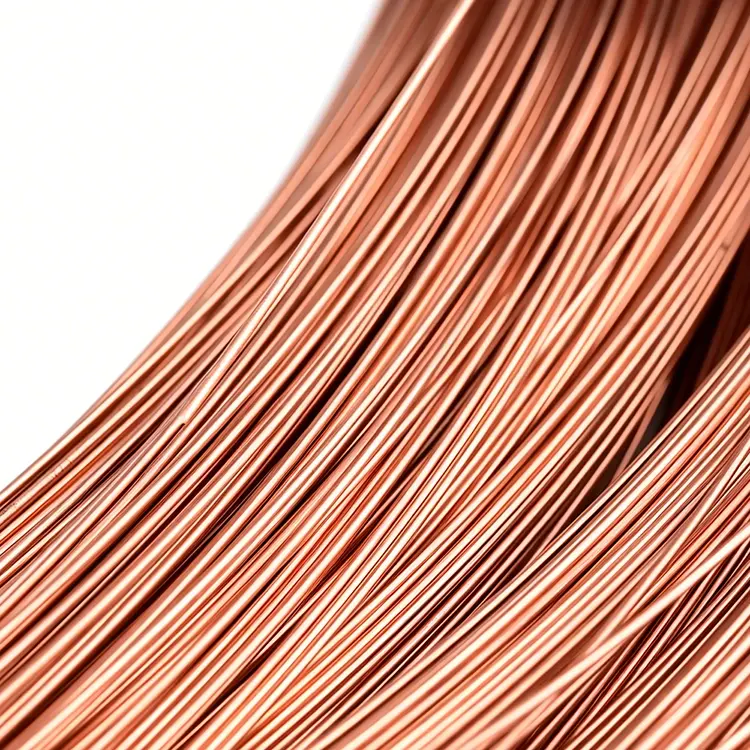

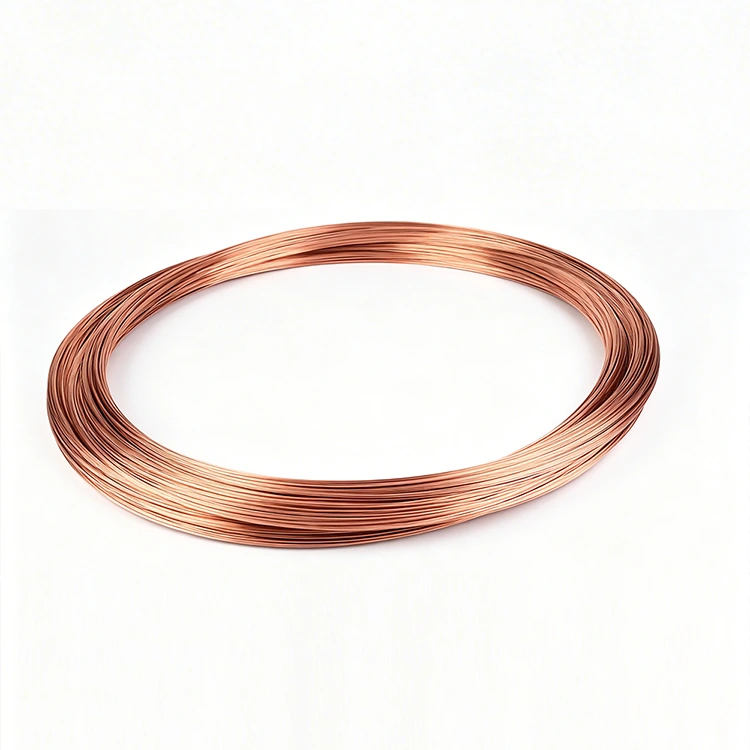

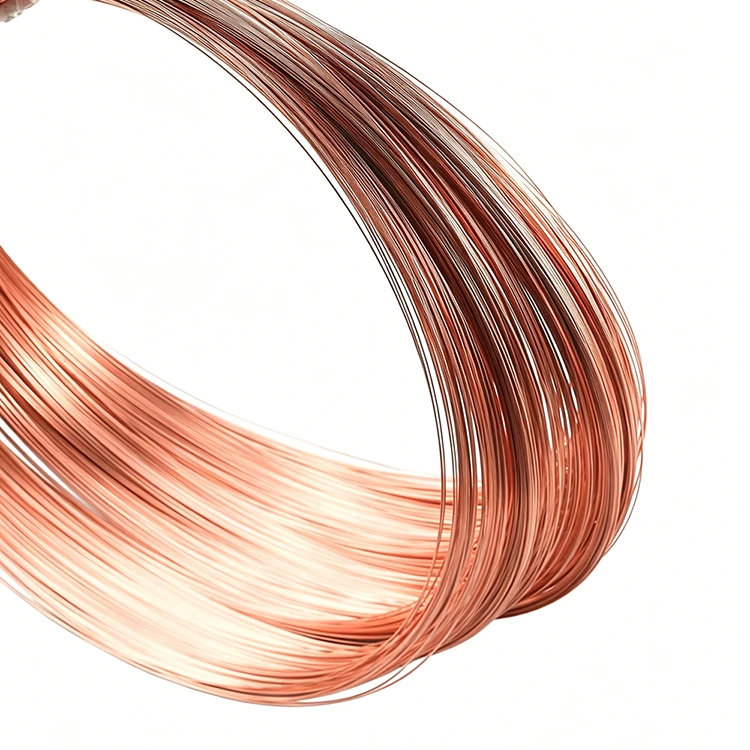

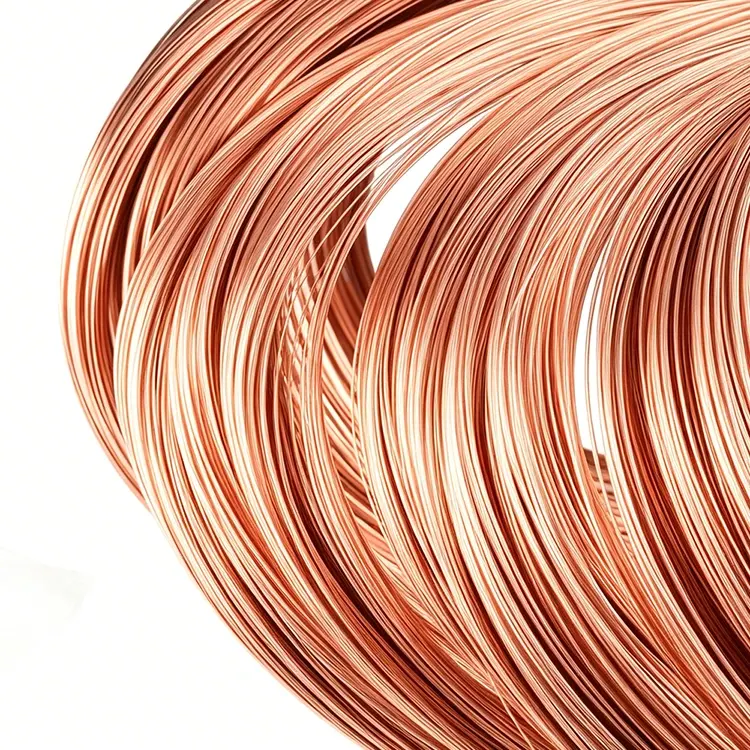

أنبوب لفائف النحاس الأحمر الدقيق
كمورد محترف لأنابيب لفائف النحاس الأحمر في الصين، تود Zenko أن توفر لك أنابيب لفائف النحاس الأحمر عالية الجودة، والتي يتم تصنيعها وفقًا لمعايير التسامح الجزئي للتطبيقات حيث تؤثر دقة الأبعاد بشكل مباشر على أداء النظام. مع تفاوتات القطر الخارجي التي تصل إلى ±0.02 مم والتحكم في سمك الجدار في حدود ±0.01 مم، فإن ملفات النحاس الأحمر C1100/C1220 الخاصة بنا توفر أداءً متكررًا ودقيقًا في تصنيع أشباه الموصلات، والأجهزة الطبية، والأجهزة التحليلية، وأنظمة الطيران. يتم رسم كل ملف على قوالب دقيقة، ويتم قياسه باستخدام مقياس الليزر، ويتم فحصه بنسبة 100% لضمان التوافق مع المواصفات الأكثر تطلبًا.
باعتبارها شركة صينية متخصصة في تصنيع أنابيب لفائف النحاس الأحمر الدقيقة، تنتج Zenko أنابيب لفائف النحاس الأحمر الدقيقة باستخدام قوالب رسم مخصصة من كربيد التنجستن وعملية رسم متعددة التمريرات. إلى جانب قياس الليزر المضمن ومعالجة التلدين النهائية لتخفيف الضغط في درجة الحرارة المنخفضة، يتم التحكم في تحمل القطر الخارجي إلى مستوى الميكرون، وبالتالي ضمان الختم الموثوق به، ومعدلات تدفق السوائل المتسقة، والتجميع الآلي القابل للتكرار ضمن أنظمة عالية النقاء أو الضغط العالي.
لماذا تعتبر الدقة مهمة في أنابيب لفائف النحاس
●منع التسرب: في الأنظمة عالية النقاء أو الضغط العالي، حتى اختلافات OD على مستوى الميكرون يمكن أن تسبب فشل الختم. تضمن الملفات الدقيقة ملامسة سطحية محكمة الغلق.
اتساق التدفق: يضمن التحكم الدقيق في المعرف وسمك الجدار معدلات تدفق سائل يمكن التنبؤ بها وانخفاض الضغط - وهو أمر بالغ الأهمية في التطبيقات التحليلية والطبية.
●التجميع القابل للتكرار: تتيح الأبعاد الدقيقة التجميع الآلي دون التركيب اليدوي أو إعادة العمل، مما يقلل تكاليف الإنتاج ويحسن الإنتاجية.
● تمكين التصغير: مع تقلص الأجهزة (أشباه الموصلات والمزروعات الطبية)، تتيح الأنابيب الدقيقة تصميمات أصغر حجمًا وأكثر تعقيدًا.
●الامتثال التنظيمي: تتطلب التطبيقات الطبية وتطبيقات أشباه الموصلات امتثالًا موثقًا للأبعاد. يشتمل أنبوب Zenko Precision Red Copper Coil على سجلات التتبع والفحص الكاملة.
عملية التصنيع الدقيقة
على عكس إنتاج الأنابيب النحاسية القياسية، يتضمن تصنيع أنابيب لفائف النحاس الحمراء الدقيقة من Zenko ما يلي:
● قوالب السحب الدقيقة: يتم تصنيع قوالب السحب المخصصة من كربيد التنجستن بدقة ميكرون، مما يؤدي إلى إنتاج OD/ID متسق عبر عمليات الإنتاج.
● الرسم متعدد المراحل: يمر الرسم المتعدد مع التلدين المتوسط لتحقيق الأبعاد النهائية مع الحد الأدنى من تصلب العمل وبنية الحبوب الموحدة.
●قياس الليزر أثناء العملية: يضمن قياس الليزر غير التلامسي في كل مرحلة رسم توافق الأبعاد قبل المتابعة إلى العملية التالية.
●تخفيف الضغط النهائي: تخضع الملفات الدقيقة للتليين النهائي بدرجة حرارة منخفضة لتخفيف الضغوط المتبقية مع الحفاظ على دقة الأبعاد.
●تغليف غرفة نظيفة: يتم تعبئة الدرجات فائقة الدقة في بيئات غرف نظيفة لمنع التلوث بالجسيمات.
تطبيقات المنتج
● تصنيع أشباه الموصلات: خطوط توصيل الغاز، وأنظمة ترسيب البخار الكيميائي (CVD)، وخطوط سائل أدوات الحفر حيث تكون الأنابيب النحاسية فائقة النظافة والخالية من التسرب أمرًا إلزاميًا.
● الأجهزة والأدوات الطبية: أدوات التنظير الداخلي، وتبريد القبضات الجراحية، ومسارات سوائل معدات التشخيص التي تتطلب أبعادًا دقيقة ومتوافقة حيويًا.
● الأجهزة التحليلية: HPLC، GC-MS، وغيرها من الأدوات التحليلية حيث تحدد مسارات التدفق الدقيقة دقة القياس.
● الفضاء الجوي والدفاع: الخطوط الهيدروليكية، ومكونات نظام الوقود، وتبريد إلكترونيات الطيران حيث تكون الموثوقية والدقة أمرًا بالغ الأهمية للمهام.
● البحث والمختبر: الإعدادات التجريبية المخصصة، والأنظمة المبردة، والأجهزة العلمية التي تتطلب مواصفات دقيقة.
طلب المعلومات
• درجات الدقة المتوفرة: تجاري قياسي / الدقة / الدقة الفائقة
• نطاق OD: 0.8–40 مم (تتوفر أحجام أصغر عند الطلب)
• سمك الجدار: 0.1 – 5 ملم
• طول الملف: مخصص للمواصفات
• تشطيب السطح: ملدن لامع، نظيف للغاية لأشباه الموصلات/الطبية
• التعبئة والتغليف: أكياس مكافحة ساكنة، والتغليف غرفة نظيفة المتاحة
• التوثيق: تقرير فحص الأبعاد، شهادة المواد، شهادة النظافة
الدعم الفني
توفر Zenko الاستشارات الفنية لاختيار أنابيب لفائف النحاس الأحمر الدقيقة، بما في ذلك دعم حساب التدفق، والتحقق من الإعداد، وتطوير التسامح المخصص. عينات مجانية متاحة لاختبار التأهيل.
| موصل بعقب غير معزول (يمكن تخصيص الأحجام) | |||||
| المواد: النحاس الأحمر (C1100/C1220/C1010) | |||||
| البعد (مم) |
 |
||||
| د (مم) | 0.8 - 40 | ||||
| د1 (مم) | 0.5 - 30 | ||||
| تي (مم) | 0.1-5 | ||||
| التعبئة | 25 كجم/لفة، 50 كجم/لفة | ||||
| صلابة والدولة | ص (HV90-110) | ||||
| ملاحظة: | قبول الطلبات المخصصة من أي حجم | ||||
| مواصفة | د (مم) | د1 (مم) | تي (مم) |
| 1.0*0.8 | 1 | 0.8 | 0.15 |
| 1.1*0.86 | 1.1 | 0.86 | 0.12 |
| 1.1*0.80 | 1.1 | 0.8 | 0.15 |
| 1.3*1.0 | 1.3 | 1 | 0.15 |
| 1.3*1.1 | 1.3 | 1.1 | 0.1 |
| 1.5*1.2 | 1.5 | 1.2 | 0.15 |
| 1.7*1.5 | 1.7 | 1.5 | 0.15 |
| 2.0*1.7 | 2 | 1.7 | 0.15 |
| 2.08*1.78 | 2.08 | 1.78 | 0.15 |
| 2.1*1.8 | 2.1 | 1.8 | 0.15 |
| 2.3*2.0 | 2.3 | 2 | 0.15 |
| 2.6*2.3 | 2.6 | 2.3 | 0.15 |
| 3.2*2.8 | 3.2 | 2.8 | 0.2 |
| 3.28*2.98 | 3.28 | 2.98 | 0.15 |
| 3.9*3.5 | 3.9 | 3.5 | 0.2 |
| 4.05*3.65 | 4.05 | 3.65 | 0.2 |
| 4.1*3.7 | 4.1 | 3.7 | 0.2 |
| 4.9*4.5 | 4.9 | 4.5 | 0.2 |
| 6.2*5.8 | 6.2 | 5.8 | 0.2 |
| 5.05*4.65 | 5.05 | 4.65 | 0.2 |
| 6.35*5.95 | 6.35 | 5.95 | 0.2 |
| 6.4*6 | 6.4 | 6 | 0.2 |
| 7.85*7.45 | 7.85 | 7.45 | 0.2 |
| 7.9*7.5 | 7.9 | 7.5 | 0.2 |
| 8.8*8.4 | 8.8 | 8.4 | 0.2 |
| 8.7*8.3 | 8.7 | 8.3 | 0.2 |
